1.1发展现状及前景

一、背景介绍

随着测绘行业的不断发展，测绘技术水平也得到了进一步的提高和改善，先进的科学技术也普遍应用于测绘中，其中就包括倾斜摄影与激光雷达技术，它利用计算机信息技术快捷高效地获 取空间地物的三维信息，为测绘带来了更多的便利。现代化的精密工程测绘中，很多项目都要运用到他们。近年来，伴随国家经济高速发展，各种基础设施建设项目越来越多。土石方量计算 是工程项目核心环节之一。为了能合理安排项目进度，准确计算工程量大小与费用，通常需要高效、准确地计算土石方量。因此选择合适的测绘方法十分重要。

二、一体化解决方案全景

随着测绘行业的不断发展，测绘技术水平也得到了进一步的提高和改善，先进的科学技术也普遍应用于测绘中，其中就包括倾斜摄影与激光雷达技术，它利用计算机信息技术快捷高效地获 取空间地物的三维信息，为测绘带来了更多的便利。现代化的精密工程测绘中，很多项目都要运用到他们。近年来，伴随国家经济高速发展，各种基础设施建设项目越来越多。土石方量计算 是工程项目核心环节之一。为了能合理安排项目进度，准确计算工程量大小与费用，通常需要高效、准确地计算土石方量。因此选择合适的测绘方法十分重要。

1.2激光点云道路挖方案例

1．项目情况

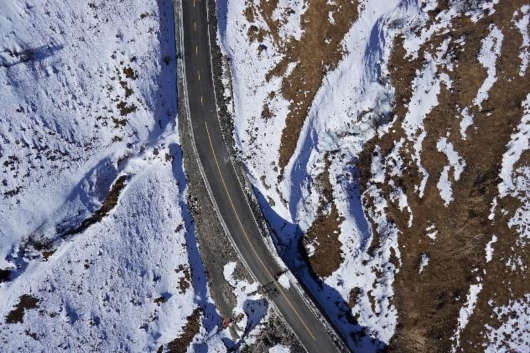

该项目位于四川省甘孜藏族自治州，全长 70km，道路走廊分布在峡谷一侧，两侧山体垂直高差悬殊，最窄处仅有 30 米，相对高差达 1800m。峡谷中水力发电站较多，电网密布、温度低。 客户需要获取基地地形数据，进行前期道路设计。

2.项目实施

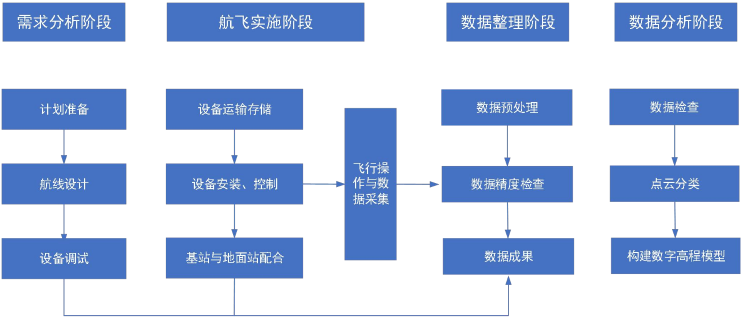

100C 激光雷达系统实施流程分为需求分析与计划准备、航飞实施、数据预处理、数据后处理四大步骤。

技术要求

（1）las 数据点密度要求：40 个点/平方米（平均点密度）； （2）航带拼接精度要求：不同航线间点云数据同名点云的平均位置中误差应小于 0.1m，高程中误差应小于 0.05m； （3）点云精度要求：平面位置中误差优于 0.1m；高程中误差优于 0.05m；植被茂盛区域精度可放宽 0.5 倍，极限误差为 2 倍中误差； （4）DEM 和 DSM 栅格精度 50cm，DOM 精度 5cm

1.3倾斜摄影露天矿土方测算案例

1.项目情况

该项目位于西藏某露天矿，进行挖方测算，相对高差达较大。风速达、温度低、光照倾斜度大。客户需要获取挖土方的前后测算的地形数据，进行挖土方前后测算，其结果与实测数据进行对 比分析。

2．数据准备

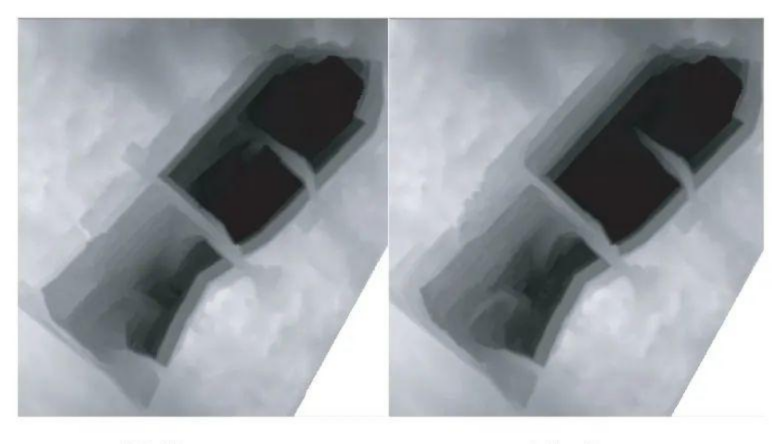

通过航线规划、像控点测量、航空摄影等步骤获得航片数据，内业通过 Photoscan 软件自动化处理。通过对齐照片、建立密集点、生成网格等流程导出 DEM 数据。 比分析。

3．土方量计算及数据统计

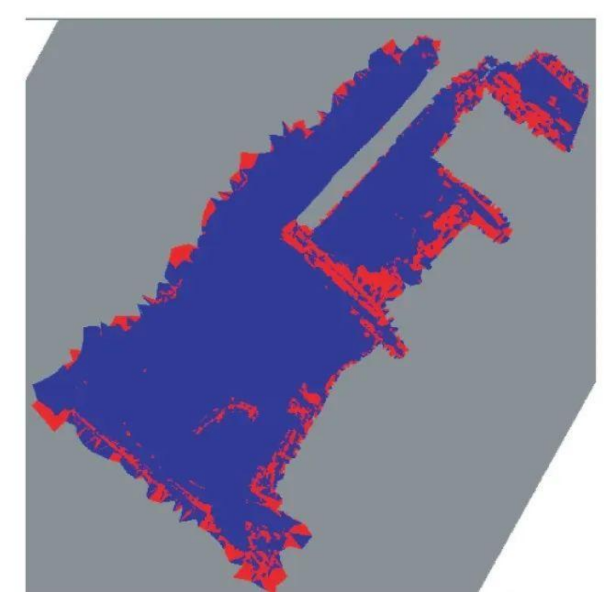

通过 3D Analyst 工具→栅格表面→填挖方工具来计算土方量。输出栅格为最终提取出的开挖或回填范围内的 DEM。以不同颜色标记填挖方区域。

4.项目总结

CX100+X8PRO 五镜头系统的应用展现出诸多优点，其高效的数据采集能力，能够在短时间内获取大量高精度的影像数据。所采用的设备性能卓越，稳定可靠，为数据的准确性提供了坚实保障。 在技术手段上，先进的算法和处理流程，使得挖方量的计算精准无误，大大提高了工作效率和成果质量，为项目的顺利推进奠定了坚实基础。
